Ontwerpdossier 2IO: 2011

donderdag 26 mei 2011

filmpje eindresultaat verstelbare hak

woensdag 25 mei 2011

Eindmodel verstelbare hak

Bij mijn eindproefmodel is het eerder een afneembare hak.
Een mogelijk scenario: de vrouw neemt de hakken uit haar (grote) handtas, legt ze op de grond, stapt erin, en loopt verder op hogere hakken.

In deze hak zijn er schroefjes ingeschroefd waarin een veer tegen een klein kogeltje aandrukt.

In de verhoogde hak is een metalen plaatje gemonteerd, zodat de beweegbare kogeltjes in de kleine hak erachter kunnen blijven haken.

Uiteindelijk is het de bedoeling dat de verhoogde hak niet uit hout, maar uit kunststof zal bestaan, en door een klikverbinding deze hak eraan bevestigd kan worden.

proef sleehak

Houten sleehak 4cm hoog, moet nog hoger gemaakt worden.
de houten hak klemt om de bestaande hak van de schoen.

De vorm van de bestaande hak is hier uitgefreesd (in verschillende niveaus omdat de bestaande hak niet perfect evenwijdig met het bovenste vlak van het hout staat)

Hak van 6 cm, omdat de bestaande kleine hak al 2cm is. zo komt het verschil toch uit op de gevraagde 4cm.

crazy heels

hakloze schoen

Verstelbare hak

dinsdag 26 april 2011

Nieuwe Opdracht: Verstelbare Hak

Opdrachtomschrijving:

In de context van prothesegebruikers die graag eens verschillende schoenen aandoen, is er ons gevraagd een schoen te ontwikkelen waarbij de hakhoogte ingesteld kan worden. Hierbij wordt er liefst zo weinig mogelijk gebruik gemaakt van de handen.

Bij het dragen van 1 andere schoen, kan deze instelbare schoen dan aangepast worden aan de hoogte van die andere schoen. De gebruiker krijgt hierbij een duidelijke feedback indien deze op de juiste hoogte is ingesteld.

Er dienen 2 niveau hoogtes ingesteld te kunnen worden; 1 op lage hoogte, 1 op hogere hoogte (4cm)

Er wordt verwacht dat we zo snel mogelijk met prototypes werken en zelf uittesten, trial and error toepassen, leren van de fouten die we doorheen het proces maken.

Belangrijke aandachtspunten: user interaction, feedback tussen gebruiker en schoen, ergonomie, eenvoudige instelbaarheid, fixatie tijdens het wandelen.

donderdag 31 maart 2011

Presentatiemateriaal

na veel geduld en vier soorten lijm opgebruikt te hebben, is dit als resultaat voor de twee panelen er uit gekomen:

ingezoomd op de concepttekening

ingezoomd op de opbouw van het concept, en de eventuele opstelling ervan in een grote ruimte zoals de hallen van een luchthaven

Moodboard
links de 3 bedrijven Abriso, IPS en Europal,
midden: mensen die vastzitten in een luchthaven en enkele emergency refugees
rechts: ontspannende beelden en omgevingen

Maquette

layout uitproberen

waar trekt de titel genoeg aandacht, maar niet te veel, waar kan het uiteindelijk concept het beste staan, hoe kan ik er een accent aan geven zodat het opvalt,...

Er is nog veel te veel wit aanwezig, kleur toevoeging is nodig

briefjes in post-it-grootte erbij gelegd om duidelijk te maken welk deel van de pancarte wat zou moeten representeren, zoals 'wie': de doelgroep,
'wat': het uiteindelijk concept,
'ideas': de twee laatste ideeën waaruit ik gekozen heb,
en bij 'more' komen nog tekeningen die verklaren hoe het product ineen kan gestoken worden.

gekozen concept

Wie?: mensen die vastzitten op een vlieghaven door gecancelde vluchten (zoals bij
natuurrampen) of in andere grote publieke ruimtes zoals treinstations, of grote
opvangzalen

wie vangen deze mensen op? rode kruis, civiele bescherming, organisatie van de
luchthaven

Waar?: luchthavens, treinstations, grote hallen, daklozen opvang tijdens strenge winters,...

Waarom?: omdat mensen op die manier een aangenamere wachttijd kunnen hebben totdat ze
terug kunnen vertrekken (eventueel naar hun eindbestemming)

Wat?: een personal space: een rustig plekje om even te rusten

wat is zoal nodig om tot rust te komen in die situatie: afhankelijk van persoon tot persoon

muziek

kleuren(therapie)

opberging persoonlijke spullen

wat is eventueel nodig om te kunnen slapen: minder licht, afscherming

bedhoogte = zithoogte (voor ouderen gemakkelijk te laten opstaan)

warmte: niet te warm, niet te koud (ongeveer 18°C)
zacht stuk matras om op te liggen

materiaalgebruik: liefst goed proper te houden/maken, en goed te recycleren
-honeypal karton: 5cm dik

-PE/gerecycleerde PET voor de 'lattenbodem' waar de matras op komt,

de verstevigingsribben en de zijkanten

-foam 5cm dik als matras, en bubbelfolie voor verdere afscherming van het licht

Hoe?: opbouw door mensen van de organisatie die dit aanbieden komen dit alles opzetten
+ de getroffen klanten die zich vervelen en graag mee willen helpen, kunnen zich dan ook
met de opbouw bezig houden

donderdag 24 maart 2011

Wich to choose?

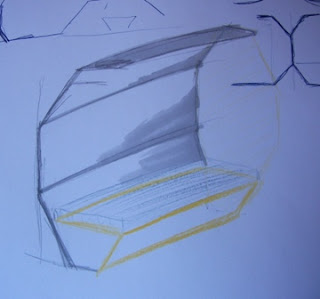

Concept 1: aan de kopse kanten: achthoekige platen uit hard kunststof, met gleuven in om de kartonnen platen in te schuiven. Om zich af te zonderen van licht, kan er nog folie afgerold worden om de ruimte volledig af te schermen (zie tekening hieronder, aan de linkerkant).
alles valt terug te reduceren tot platte platen karton kunststof en foam, dit valt gemakkelijk op te slaan
